MY 系列

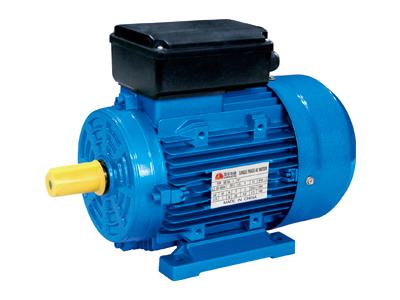

MY 系列铝壳电容运转电动机

MY 系列铝壳电容运转电动机. 采用了国际上最新设计由高质量材料按IEC相关标准研制而成，具有性能良好，操作可靠、安全，外表美观，维修方便，噪声小，微振动，重量轻，结构简单等一系列优点. 此系列电动机可用于家庭设备，水泵，风扇及自记仪表等。
使用条件：
环境温度： -15℃≤θ≤40℃
海拔：不超过1000m
额定电压：± 5%

型号	输出功率		电压 (V)	电流 (A)	转速 (r/min)	效率 (%)	功率因素	堵转转矩额定转矩	最大转矩额定转矩	起动电流(A)
型号	KW	HP	电压 (V)	电流 (A)	转速 (r/min)	效率 (%)	功率因素	堵转转矩额定转矩	最大转矩额定转矩	起动电流(A)
MY631-2	0.18	0.25	220	1.48	2800	60	0.92	0.4	1.7	5
MY632-2	0.25	0.34	220	1.96	2800	63	0.92	0.4	1.7	7
MY711-2	0.37	0.5	220	2.73	2800	67	0.92	0.35	1.7	10
MY712-2	0.55	0.75	220	3.88	2800	70	0.92	0.35	1.7	15
MY801-2	0.75	1	220	5.15	2800	72	0.92	0.33	1.7	20
MY802-2	1.10	1.5	220	7.02	2800	75	0.95	0.33	1.7	30
MY90S-2	1.50	2	220	9.44	2800	76	0.95	0.30	1.7	45
MY90L-2	2.20	3	220	13.67	2800	77	0.95	0.30	1.7	65
MY631-4	0.12	0.16	220	1.10	1400	55	0.90	0.4	1.7	3.5
MY632-4	0.18	0.25	220	1.62	1400	56	0.90	0.4	1.7	5
MY711-4	0.25	0.34	220	2.02	1400	61	0.92	0.35	1.7	7
MY712-4	0.37	0.5	220	2.95	1400	62	0.92	0.35	1.7	10
MY801-4	0.55	0.75	220	4.25	1400	64	0.92	0.35	1.7	15
MY802-4	0.75	1	220	5.45	1400	68	0.92	0.32	1.7	20
MY90S-4	1.10	1.5	220	7.45	1400	71	0.95	0.32	1.7	30
MY90L-4	1.50	2	220	9.83	1400	73	0.95	0.3	1.7	45

Overall & Installation Dimensions

机座号	安装尺寸																					外型尺寸(mm)
										IMB14						IMB5						外型尺寸(mm)
	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	M	N	P	R	S	T	AB	AC	AD	HD	L
63	100	80	40	11	23	4	8.5	63	7	75	60	90	0	M5	2.5	115	95	140	0	10	3.0	130	130	115	185	230
71	112	90	45	14	30	5	11	71	7	85	70	105	0	M6	2.5	130	110	160	0	10	3.5	145	145	125	205	255
80	125	100	50	19	40	6	15.5	80	10	100	80	120	0	M6	3.0	165	130	200	0	12	3.5	160	160	135	235	295
90S	140	100	56	24	50	8	20	90	10	115	95	140	0	M8	3.0	165	130	200	0	12	3.5	180	180	145	265	335
90L	140	125	56	24	50	8	20	90	10	115	95	140	0	M8	3.0	165	130	200	0	12	3.5	180	180	145	265	360
