MS(IE3)特高效系列

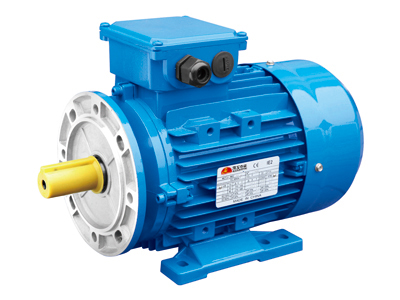

MS(IE3)特高效系列三相铝壳电动机

MS(IE3)特高效系列三相铝壳电动机具有公认的可靠性能、高质量。适用于没有特殊要求的机器的带动。如机床、水泵、鼓风机等。
- 外观精美
- 散热快
- 重量轻
- 接线盒装在顶部
- IP55 保护
- 可拆卸底脚装置及法兰装置
- 电机机座号从56-160
- 2、4、6 极
使用条件：
环境温度： -15℃≤θ≤40℃
海拔：不超过1000m

型号	功率		电压 (V)	电流(A)	转速 r/min	效率(%)			功率因素	堵转电流额定电流	堵转电流额定电流	最大转矩额定转矩	净重 (kg)
型号	Kw	HP	电压 (V)	电流(A)	转速 r/min	50%	75%	100%	功率因素	堵转电流额定电流	堵转电流额定电流	最大转矩额定转矩	净重 (kg)
IE3 MS801-2	0.75	1	230/400	2.82/1.63	2820	79.7	81.0	80.7	0.831	2.3	6.0	2.3	9.5
IE3 MS802-2	1.1	1.5		4.0/2.3	2820	81.5	82.9	82.7	0.836	2.3	7.5	2.3	11
IE3 MS90S-2	1.5	2		5.23/3.02	2840	84.0	85.0	84.2	0.857	2.4	7.5	2.4	15
IE3 MS90L-2	2.2	3		7.44/4.3	2840	86.0	86.5	85.9	0.865	2.4	7.5	2.4	18
IE3 MS100L-2	3	4		9.9/5.72	2850	88.2	87.3	87.1	0.873	2.4	8.0	2.4	25
IE3 MS112M-2	4	5.5	400/690	7.48/4.32	2870	88.0	88.4	88.1	0.880	2.4	8.5	2.4	28.5
IE3 MS132S1-2	5.5	7.5		10/5.8	2900	89.1	89.6	89.2	0.890	2.2	7.5	2.4	41
IE3 MS132S2-2	7.5	10		13.5/7.8	2900	90.0	90.5	90.1	0.892	2.2	7.5	2.4	46.5
IE3 MS160M1-2	11	15		19.5/11.3	2920	89.8	91.3	91.2	0.896	2.2	8.5	2.4	81
IE3 MS160M2-2	15	20		26.2/15.1	2920	91.6	92.0	91.9	0.805	2.2	8.5	2.4	93
IE3 MS160L-2	18.5	25		31.9/18.4	2920	92.1	92.5	92.4	0.910	2.2	8.5	2.4	104
IE3 MS802-4	0.75	1	230/400	2.97/1.72	1400	81.0	82.7	82.5	0.770	2.4	7.0	2.4	12
IE3 MS90S-4	1.1	1.5		4.25/2.45	1420	82.6	84.3	84.1	0.775	2.4	7.5	2.4	16
IE3 MS90L-4	1.5	2		5.68/3.28	1420	83.8	85.4	85.3	0.778	2.4	8.0	2.4	20
IE3 MS100L1-4	2.2	3		8.0/4.62	1440	84.3	86.7	86.7	0.798	2.4	8.0	2.4	26
IE3 MS100L2-4	3	4		10.8/6.2	1440	86.0	87.6	87.7	0.801	2.4	8.0	2.4	30
IE3 MS112M-4	4	5.5	400/690	7.97/4.6	1450	88.3	88.8	88.6	0.821	2.4	7.5	2.4	38
IE3 MS132S-4	5.5	7.5		10.8/6.2	1450	89.0	89.7	89.6	0.825	2.3	7.5	2.4	46
IE3 MS132M-4	7.5	10		14.4/8.32	1450	90.1	90.6	90.4	0.834	2.3	7.5	2.4	54
IE3 MS160M-4	11	15		20.8/12.0	1460	90.5	91.5	91.4	0.838	2.2	7.0	2.4	88
IE3 MS160L-4	15	20		27.9/16.1	1460	91.5	92.5	92.1	0.847	2.2	7.0	2.4	103
IE3 MS90S-6	0.75	1	230/400	3.42/1.97	910	77.5	94.4	78.9	0.700	2	4.0	2.3	15
IE3 MS90L-6	1.1	1.5		4.8/2.78	910	80.2	81.3	81.0	0.710	2	4.0	2.3	20
IE3 MS100L1-6	1.5	2		6.35/3.66	930	81.3	82.6	82.5	0.720	2	5.0	2.3	25
IE3 MS112M-6	2.2	3		8.98/5.2	940	83.2	85.0	84.3	0.730	2	5.0	2.3	30
IE3 MS132S-6	3	4		11.9/6.87	960	84.5	85.8	85.6	0.740	2.2	6.5	2.3	38.5
IE3 MS132M1-6	4	5.5	400/690	9.0/5.2	960	85.3	86.9	86.8	0.745	2.2	7.0	2.3	47.5
IE3 MS132M2-6	5.5	7.5		12.1/7.0	960	86.9	88.2	88.0	0.750	2.2	7.0	2.3	58
IE3 MS160M-6	7.5	10		16.1/9.3	970	87.5	89.0	89.1	0.760	2.2	7.0	2.3	83
IE3 MS160L-6	11	15		22.9/13.2	970	89.0	90.2	90.3	0.770	2.2	7.0	2.3	99

机座号	安装尺寸										外型尺寸					安装尺寸 B14						安装尺寸 B5						安装尺寸 B14B						安装尺寸 B5R
机座号	A	B	C	D	E	F	G	H	K	O	AB	AC	AD	HD	L	M	N	P	R	S	T	M	N	P	R	S	T	M	N	P	R	S	T	M	N	P	R	S	T
80	125	100	50	19	40	6	15.5	80	10	1-M20×1.5	155	160	125	205	295	100	80	120	0	M6	3	165	130	200	0	12	3.5	100	80	120	0	M6	3	165	130	200	0	12	3.5
90S	140	100	56	24	50	8	20	90	10	1-M20×1.5	180	180	138	228	355	115	95	140	0	M8	3	165	130	200	0	12	3.5	115	95	140	0	M8	3	165	130	200	0	12	3.5
90L	140	125	56	24	50	8	20	90	10	1-M20×1.5	180	180	138	228	385	115	95	140	0	M8	3	165	130	200	0	12	3.5	115	95	140	0	M8	3	165	130	200	0	12	3.5
100	160	140	63	28	60	8	24	100	12	1-M20×1.5	200	210	150	250	440	130	110	160	0	M8	3.5	215	180	250	0	15	4	130	110	160	0	M8	3.5	215	180	250	0	15	4
112	190	140	70	28	60	8	24	112	12	1-M25×1.5	220	225	172	284	405	130	110	160	0	M8	3.5	215	180	250	0	15	4	130	110	160	0	M8	3.5	215	180	250	0	15	4
132S	216	140	89	38	80	10	3	132	12	1-M25×1.5	252	260	192	324	455	152	130	200	0	M10	3.5	265	230	300	0	15	4	165	130	200	0	M10	3.5	265	230	300	0	15	4
132M	216	175	89	38	80	10	33	132	12	1-M25×1.5	252	260	192	324	455	152	130	200	0	M10	3.5	265	230	300	0	15	4	165	130	200	0	M10	3.5	265	230	300	0	15	4
160M	254	210	108	42	110	12	37	160	15	1-M32×1.5	290	315	230	390	650	215	180	250	0	M12	4	300	350	350	0	19	5	215	180	250	0	M12	4	300	250	350	0	19	5
160L	254	245	108	42	110	12	37	160	15	1-M32×1.5	290	315	230	390	650	215	180	250	0	M12	4	300	350	350	0	19	5	215	180	250	0	M12	4	300	250	350	0	19	5
