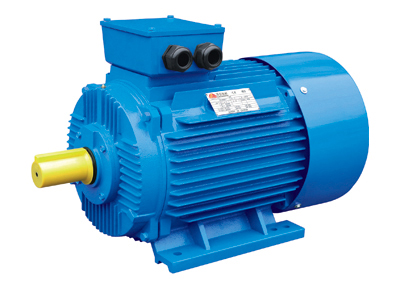

Y2(IE2)高效系列三相铸铁电动机

  • Y2(IE2)高效系列三相铸铁电动机
技术参数
型号 功率 转速 电流 效率 功率因素 堵转转矩
额定转矩

堵转电流

额定电流

最大转矩

额定转矩

噪音 电压
NO. Type


kW


Speed Amps EFF. P.F. LRT/RLT LRA/RLA BDT/RLT Noise LwdB Voltage
r/min A % cosφ （A） V
1 IE2-801-2 0.75 2850 1.7 77.4 0.82 2.3 6.8 2.3 62 400
2 IE2-802-2 1.1 2870 2.4 79.6 0.83 2.3 7.1 2.3 62 400
3 IE2-90S-2 1.5 2880 3.2 81.3 0.84 2.3 7.3 2.3 67 400
4 IE2-90L-2 2.2 2880 4.5 83.2 0.85 2.3 7.6 2.3 67 400
5 IE2-100L1-2 3 2880 5.9 84.6 0.87 2.2 7.8 2.3 74 400
6 IE2-112M-2 4 2900 7.6 85.8 0.88 2.3 8.1 2.3 77 400
7 IE2-132S1-2 5.5 2910 10.4 87 0.88 2.2 8.2 2.3 79 400
8 IE2-132S2-2 7.5 2910 13.8 88.1 0.89 2.2 7.8 2.3 79 400
9 IE2-160M1-2 11 2940 20 89.4 0.89 2.2 7.9 2.3 81 400
10 IE2-160M2-2 15 2940 26.9 90.3 0.89 2.2 8 2.3 81 400
11 IE2-160L-2 18.5 2940 33 90.9 0.89 2.2 8 2.3 81 400
12 IE2-180M-2 22 2950 39.1 91.3 0.89 2.2 8.1 2.3 83 400
13 IE2-200L1-2 30 2960 52.9 92 0.89 2 7.5 2.3 84 400
14 IE2-200L2-2 37 2960 64.9 92.5 0.89 2 7.5 2.3 84 400
15 IE2-225M-2 45 2960 78.6 92.9 0.89 2.2 7.5 2.3 86 400
16 IE2-250M-2 55 2970 96 93.2 0.89 2.2 7.6 2.3 89 400
17 IE2-280S-2 75 2975 130 93.8 0.89 2 6.9 2.3 91 400
18 IE2-280M-2 90 2975 155 94.1 0.89 2 6.9 2.3 91 400
19 IE2-315S-2 110 2975 187 94.3 0.9 2 7 2.2 92 400
20 IE2-315M-2 132 2975 224 94.6 0.9 2 7 2.2 92 400
21 IE2-315L1-2 160 2975 268 94.8 0.91 2 7.1 2.2 92 400
22 IE2-315L2-2 200 2975 334 95 0.91 2 7.1 2.2 92 400
23 IE2-355M-2 250 2980 418 95 0.91 1.6 7.1 2.2 100 400
24 IE2-355L-2 315 2980 526 95 0.91 1.6 7.2 2.2 100 400
25 IE2-802-4 0.75 1420 1.8 79.6 0.76 2.3 6.4 2.3 56 400
26 IE2-90S-4 1.1 1420 2.6 81.4 0.77 2.3 6.6 2.3 59 400
27 IE2-90L-4 1.5 1420 3.5 82.8 0.78 2.3 6.7 2.3 59 400
28 IE2-100L1-4 2.2 1440 4.7 84.3 0.8 2.3 7.3 2.3 64 400
29 IE2-100L2-4 3 1440 6.2 85.5 0.81 2.3 7.5 2.3 64 400
30 IE2-112M-4 4 1445 8.1 86.6 0.81 2.3 7.5 2.3 65 400
31 IE2-132S-4 5.5 1450 11.1 87.7 0.82 2 7.5 2.3 71 400
32 IE2-132M-4 7.5 1450 14.7 88.7 0.83 2 7.3 2.3 71 400
33 IE2-160M-4 11 1470 21.3 89.8 0.83 2.2 7.4 2.3 73 400
34 IE2-160L-4 15 1470 28.4 90.6 0.84 2.2 7.5 2.3 73 400
35 IE2-180M-4 18.5 1470 34.4 91.2 0.85 2.2 7.6 2.3 76 400
36 IE2-180L-4 22 1470 40.8 91.6 0.85 2.2 7.7 2.3 76 400
37 IE2-200L-4 30 1470 55.2 92.3 0.85 2.2 7.1 2.3 76 400
38 IE2-225S-4 37 1480 67 92.7 0.86 2.2 7.3 2.3 78 400
39 IE2-225M-4 45 1480 81.1 93.1 0.86 2.2 7.3 2.3 78 400
40 IE2-250M-4 55 1480 99 93.5 0.86 2.2 7.3 2.3 79 400
41 IE2-280S-4 75 1480 132 94 0.87 2.2 6.8 2.3 80 400
42 IE2-280M-4 90 1480 157 94.2 0.88 2.2 6.9 2.3 80 400
43 IE2-315S-4 110 1480 189 94.5 0.89 2.1 6.9 2.2 88 400
44 IE2-315M-4 132 1480 226 94.7 0.89 2.1 6.9 2.2 88 400
45 IE2-315L1-4 160 1480 270 94.9 0.9 2.2 6.9 2.2 88 400
46 IE2-315L2-4 200 1480 337 95.1 0.9 2.1 6.9 2.2 88 400
47 IE2-355M-4 250 1490 422 95.1 0.9 2.1 6.9 2.2 95 400
48 IE2-355L-4 315 1490 531 95.1 0.9 2.1 6.9 2.2 95 400
49 IE2-90S-6 0.75 930 2 75.9 0.71 2 5.8 2.1 57 400
50 IE2-90L-6 1.1 930 2.8 78.1 0.72 2 5.9 2.1 57 400
51 IE2-100L1-6 1.5 930 3.7 79.8 0.72 2 5.9 2.1 61 400
52 IE2-112M-6 2.2 945 5.4 81.8 0.72 2.1 6.2 2.1 65 400
53 IE2-132S-6 3 960 7.1 83.3 0.72 2 6.4 2.1 69 400
54 IE2-132M1-6 4 965 9.2 84.6 0.74 2 6.6 2.1 69 400
55 IE2-132M2-6 5.5 965 12.3 86 0.75 2 6.8 2.1 69 400
56 IE2-160M-6 7.5 970 15.9 87.2 0.78 2.1 6.8 2.1 73 400
57 IE2-160L-6 11 970 22.7 88.7 0.79 2.1 6.9 2.1 73 400
58 IE2-180L-6 15 980 29.8 89.7 0.81 2 7.3 2.1 73 400
59 IE2-200L1-6 18.5 980 36.5 90.4 0.81 2.1 7.2 2.1 73 400
60 IE2-200L2-6 22 980 43.1 90.9 0.81 2.1 7.3 2.1 73 400
61 IE2-225M-6 30 980 57.6 91.7 0.82 2 6.8 2.1 74 400
62 IE2-250M-6 37 980 69.8 92.2 0.83 2.1 7 2.1 76 400
63 IE2-280S-6 45 980 82 92.7 0.85 2.1 7.2 2 78 400
64 IE2-280M-6 55 980 100 93.1 0.85 2.1 7.2 2 78 400
65 IE2-315S-6 75 990 136 93.7 0.85 2 6.5 2 83 400
66 IE2-315S-6 90 990 163 94 0.85 2 6.6 2 83 400
67 IE2-315M-6 110 990 198 94.3 0.85 2 6.6 2 83 400
68 IE2-315L1-6 132 990 234 94.6 0.86 2 6.6 2 83 400
69 IE2-315L2-6 160 990 283 94.8 0.86 1.9 6.7 2 85 400
70 IE2-355M2-6 200 990 353 95 0.86 2 6.8 2 85 400
71 IE2-355L-6 250 990 442 95 0.86 2 6.8 2 85 400

安装尺寸 (IM B35)
FRAME POLES A A/2 B C D E F G H K M N P S T FLANGE AB AC AD HD L DH*
SIZE HOLES
80 2 4 6 125 62.5 100 50 19 40 6 16 80 10 165 130 200 12 3.5 4 153 157 140 220 295 M6×l6
90S 2 4 6 140 70 100 56 24 50 8 20 90 10 165 130 200 12 3.5 4 177 177 150 240 327 M8×l9
90L 2 4 6 140 72 125 56 24 50 8 20 90 10 165 130 200 12 3.5 4 177 177 150 240 357 M8×l9
100L 2 4 6 160 80 140 63 28 60 8 24 100 12 215 180 250 15 4 4 196 197 167 267 403 M10×22
112M 2 4 6 190 95 140 70 28 60 8 24 112 12 215 180 250 15 4 4 226 219 177 289 430 M10×22
132S 2 4 6 216 108 140 30 38 30 10 33 132 12 265 230 300 15 4 4 260 258 196 328 460 M12×28
132M 2 4 6 216 108 178 30 38 80 10 33 132 12 265 230 300 15 4 4 260 258 196 328 499 M12×28
160M 2 4 6 254 127 210 108 42 110 12 37 160 15 300 250 350 19 5 4 314 314 255 415 615 M16×36
160L 2 4 6 254 127 254 108 42 110 12 37 160 15 300 250 350 19 5 4 314 314 255 415 660 M16×36
180M 2 4 6 279 140 241 121 48 112 14 43 180 15 300 250 350 19 5 4 355 356 270 450 700 M16×36
180L 2 4 6 279 140 279 121 48 110 14 43 180 15 300 250 350 19 5 4 355 356 270 450 740 M16×36
200L 2 4 6 318 159 305 133 55 110 16 49 200 19 350 300 400 19 5 4 395 397 302 502 770 M20×42
225S 4 356 178 286 149 60 140 18 53 225 19 400 350 450 19 5 8 435 445 323 548 815 M20×42
225M 2 356 178 311 149 55 110 16 49 225 19 400 350 450 19 5 8 435 445 323 548 825 M20×42
4 6 356 178 311 149 60 142 18 53 225 19 400 350 450 19 5 8 435 445 323 548 845 M20×42
250M 2 406 203 349 168 60 140 18 53 250 24 500 450 550 19 5 8 490 485 372 622 920 M20×42
4 6 406 203 349 168 65 140 18 58 250 24 500 450 550 19 5 8 490 485 372 622 920 M20×42
280S 2 457 229 368 190 65 140 18 58 280 24 500 450 550 19 5 8 542 546 390 670 991 M20×42
4 6 457 229 368 190 75 140 20 68 280 24 500 450 550 19 5 8 542 546 390 670 991 M20×42
280M 2 457 229 419 190 65 140 18 58 280 24 500 450 550 19 5 8 542 546 390 670 1046 M20×42
4 6 457 229 419 190 75 140 20 68 280 24 500 450 550 19 5 8 542 546 390 670 1046 M20×42
315S 2 508 254 406 216 65 140 18 58 315 28 600 550 660 24 6 8 628 620 540 855 1185 M20×42
4 6 508 254 406 216 80 170 22 71 315 28 600 550 660 24 6 8 628 620 540 855 1220 M20×42
315M 2 508 254 457 216 65 140 18 58 315 28 600 550 660 24 6 8 628 620 540 855 1290 M20×42
4 6 508 254 457 216 80 170 22 71 315 28 600 550 660 24 6 8 628 620 540 855 1325 M20×42
315L 2 508 254 508 216 65 140 18 58 315 28 600 550 660 24 6 8 628 620 540 855 1290 M20×42
4 6 508 254 508 216 80 170 22 71 315 28 600 550 660 24 6 8 628 620 540 855 1325 M20×42
355M 2 610 305 560 254 75 140 20 68 355 28 740 680 800 24 6 8 726 700 647 1002 1484 M20×42
4 6 610 305 560 254 95 170 25 86 355 28 740 680 800 24 6 8 726 700 647 1002 1514 M20×42
355L 2 610 305 630 254 75 140 20 68 355 28 740 680 800 24 6 8 726 700 647 1002 1484 M20×42
4 6 610 305 630 254 95 170 25 86 355 28 740 680 800 24 6 8 726 700 647 1002 1514 M20×42
