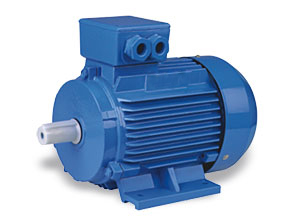

Y2(IE3)特高效系列三相铸铁电动机

  • Y2(IE3)特高效系列三相铸铁电动机
型号 功率 转速 电流 效率 功率因素

堵转转矩

额定转矩

堵转电流

额定电流

最大转矩

额定转矩

噪音 电压
NO. Type Output Speed Amps EFF. P.F. LRT/RLT LRA/RLA BDT/RLT Noise Voltage
kW r/min （A） % CosΦ LwdB(A) V
1 IE3-801-2 0.75 2890 1.64 80.7 0.82 2.3 7.0 2.3 62 400
2 IE3-802-2 1.1 2890 2.31 82.7 0.83 2.2 7.3 2.3 62 400
3 IE3-90S-2 1.5 2890 3.06 84.2 0.84 2.2 7.6 2.3 67 400
4 IE3-90L-2 2.2 2890 4.35 85.9 0.85 2.2 7.6 2.3 67 400
5 IE3-100L-2 3 2895 5.71 87.1 0.87 2.2 7.8 2.3 74 400
6 IE3-112M-2 4 2910 7.45 88.1 0.88 2.2 8.3 2.3 77 400
7 IE3-132S1-2 5.5 2940 10.1 89.2 0.88 2.0 8.3 2.3 79 400
8 IE3-132S2-2 7.5 2940 13.7 90.1 0.88 2.0 7.9 2.3 79 400
9 IE3-160M1-2 11 2950 19.6 91.2 0.89 2.0 8.1 2.3 81 400
10 IE3-160M2-2 15 2950 26.5 91.9 0.89 2.0 8.1 2.3 81 400
11 IE3-160L-2 18.5 2950 32.5 92.4 0.89 2.0 8.2 2.3 81 400
12 IE3-180M-2 22 2960 38.5 92.7 0.89 2.0 8.2 2.3 83 400
13 IE3-200L1-2 30 2970 52.1 93.3 0.89 2.0 7.6 2.3 84 400
14 IE3-200L2-2 37 2970 64 93.7 0.89 2.0 7.6 2.3 84 400
15 IE3-225M-2 45 2970 76.8 94.0 0.90 2.0 7.7 2.3 86 400
16 IE3-250M-2 55 2980 93.5 94.3 0.90 2.0 7.7 2.3 89 400
17 IE3-280S-2 75 2980 127 94.7 0.90 1.8 7.1 2.3 91 400
18 IE3-280M-2 90 2980 152 95.0 0.90 1.8 7.1 2.3 91 400
19 IE3-315S-2 110 2980 185 95.2 0.90 1.8 7.1 2.3 92 400
20 IE3-315M-2 132 2980 224 94.5 0.90 1.8 7.1 2.3 92 400
21 IE3-315L1-2 160 2980 265 95.6 0.91 1.8 7.2 2.3 92 400
22 IE3-315L2-2 200 2980 331 95.8 0.91 1.8 7.2 2.2 92 400
23 IE3-355M-2 250 2980 414 95.8 0.91 1.6 7.2 2.2 100 400
24 IE3-355L-2 315 2980 522 95.8 0.91 1.6 7.2 2.2 100 400
25 IE3-802-4 0.75 1430 1.75 82.5 0.75 2.3 6.6 2.3 56 400
26 IE3-90S-4 1.1 1440 2.48 84.1 0.76 2.3 6.8 2.3 59 400
27 IE3-90L-4 1.5 1440 3.3 85.3 0.77 2.3 7.0 2.3 59 400
28 IE3-100L1-4 2.2 1455 4.52 86.7 0.81 2.3 7.6 2.3 64 400
29 IE3-100L2-4 3 1455 6.02 87.7 0.82 2.3 7.6 2.3 64 400
30 IE3-112M-4 4 1460 7.95 88.6 0.82 2.2 7.8 2.3 65 400
31 IE3-132S-4 5.5 1470 10.7 89.6 0.83 2.0 7.9 2.3 71 400
32 IE3-132M-4 7.5 1470 14.3 90.4 0.84 2.0 7.5 2.3 71 400
33 IE3-160M-4 11 1470 20.4 91.4 0.85 2.2 7.7 2.3 73 400
34 IE3-160L-4 15 1470 27.3 92.1 0.86 2.2 7.8 2.3 73 400
35 IE3-180M-4 18.5 1475 33.5 92.6 0.86 2.0 7.8 2.3 76 400
36 IE3-180L-4 22 1475 39.7 93.0 0.86 2.0 7.8 2.3 76 400
37 IE3-200L-4 30 1480 53.8 93.6 0.86 2.0 7.8 2.3 76 400
38 IE3-225S-4 37 1485 66.1 93.9 0.86 2.0 7.4 2.3 78 400
39 IE3-225M-4 45 1485 80.2 94.2 0.86 2.0 7.4 2.3 78 400
40 IE3-250M-4 55 1485 97.6 94.6 0.86 2.0 7.4 2.3 79 400
41 IE3-280S-4 75 1485 129 95.0 0.88 2.0 6.9 2.3 80 400
42 IE3-280M-4 90 1485 155 95.2 0.88 2.0 6.9 2.3 80 400
43 IE3-315S-4 110 1485 187 95.4 0.89 2.0 7.0 2.2 88 400
44 IE3-315M-4 132 1485 224 95.6 0.89 2.0 7.0 2.2 88 400
45 IE3-315L1-4 160 1485 271 95.8 0.89 2.0 7.1 2.2 88 400
46 IE3-315L2-4 200 1485 334 96.0 0.90 2.0 7.1 2.2 88 400
47 IE3-355M-4 250 1490 418 96.0 0.90 2.0 7.1 2.2 95 400
48 IE3-355L-4 315 1490 526 96.0 0.90 2.0 7.1 2.2 95 400
49 IE3-90S-6 0.75 955 1.93 78.9 0.71 2.0 6.0 2.1 57 400
50 IE3-90L-6 1.1 955 2.69 81.0 0.73 2.0 6.0 2.1 57 400
51 IE3-100L-6 1.5 955 3.6 82.5 0.73 2.0 6.5 2.1 61 400
52 IE3-112M-6 2.2 970 5.09 84.3 0.74 2.0 6.6 2.1 65 400
53 IE3-132S-6 3 970 6.84 85.6 0.74 2.0 6.8 2.1 69 400
54 IE3-132M1-6 4 970 8.99 86.8 0.74 2.0 6.8 2.1 69 400
55 IE3-132M2-6 5.5 970 12 88.0 0.75 2.0 7.0 2.1 69 400
56 IE3-160M-6 7.5 980 15.4 89.1 0.79 2.0 7.0 2.1 73 400
57 IE3-160L-6 11 980 22 90.3 0.80 2.0 7.2 2.1 73 400
58 IE3-180L-6 15 980 29.3 91.2 0.81 2.0 7.3 2.1 73 400
59 IE3-200L1-6 18.5 985 36 91.7 0.81 2.0 7.3 2.1 73 400
60 IE3-200L2-6 22 985 42.5 92.2 0.81 2.0 7.4 2.1 73 400
61 IE3-225M-6 30 985 56.2 92.9 0.83 2.0 6.9 2.1 74 400
62 IE3-250M-6 37 990 68.1 93.3 0.84 2.0 7.1 2.1 76 400
63 IE3-280S-6 45 990 81.6 93.7 0.85 2.0 7.3 2.0 78 400
64 IE3-280M-6 55 990 98.1 94.1 0.86 2.0 7.3 2.0 78 400
65 IE3-315S-6 75 990 136 94.6 0.84 2.0 6.6 2.0 83 400
66 IE3-315M-6 90 990 161 94.9 0.85 2.0 6.7 2.0 83 400
67 IE3-315L1-6 110 990 196 95.1 0.85 2.0 6.7 2.0 83 400
68 IE3-315L2-6 132 990 232 95.4 0.86 2.0 6.8 2.0 83 400
69 IE3-355M1-6 160 990 281 95.6 0.86 1.8 6.8 2.0 85 400
70 IE3-355M2-6 200 990 346 95.8 0.87 1.8 6.8 2.0 85 400
71 IE3-355L1-6 250 990 433 95.8 0.87 1.8 6.8 2.0 85 400
72 IE3-355L2-6 315 990 552 95.8 0.86 1.8 6.8 2.0 85 400

安装尺寸  (IM B35)
FRAME POLES A A/2 B C D E F G H K M N P S T FLANGE HOLES AB AC AD HD L DH*
SIZE
80 2 4 6 8 125 62.5 100 50 19 40 6 15.5 80 10 165 130 200 12 3.5 4 165 158 140 220 300 M6X16
90S 2 4 6 8 140 70 100 56 24 50 8 20 90 10 165 130 200 12 3.5 4 180 177 160 250 350 M8x19
90L 2 4 6 8 140 70 125 56 24 50 8 20 90 10 165 130 200 12 3.5 4 180 177 160 250 385 M8x19
100L 2 4 6 8 160 80 140 63 28 60 8 24 100 12 215 180 250 15 4 4 205 198 172 270 400 M10X22
112M 2 4 6 8 190 95 140 70 28 60 8 24 112 12 215 180 250 15 4 4 226 235 193 300 425 M10X22
132S 2 4 6 8 216 108 140 89 38 80 10 33 132 12 265 230 300 15 4 4 262 293 225 349 502 M12x28
132M 2 4 6 8 216 108 178 89 38 80 10 33 132 12 265 230 300 15 4 4 262 293 225 349 533 M12X28
160M 2 4 6 8 254 127 210 108 42 110 12 37 160 15 300 250 350 19 5 4 320 315 255 420 660 M16x36
160L 2 4 6 8 254 127 254 108 42 110 12 37 160 15 300 250 350 19 5 4 320 315 255 420 730 M16x36
180M 2 4 6 8 279 139.5 241 121 48 110 14 42.5 180 15 300 250 350 19 5 4 355 355 280 455 740 M16x36
180L 2 4 6 8 279 139.5 279 121 48 110 14 42.5 180 15 300 250 350 19 5 4 355 355 280 455 810 M16x36
200L 2 4 6 8 318 159 305 133 55 110 16 49 200 19 350 300 400 19 5 4 395 397 305 505 770 M20x42
225S 4 8 356 178 286 149 60 140 18 53 225 19 400 350 450 19 5 8 435 445 335 560 874 M20x42
225M 2 356 178 311 149 55 110 16 49 225 19 400 350 450 19 5 8 435 445 335 560 890 M20X42
4 6 8 356 178 311 149 60 140 18 53 225 19 400 450 550 19 5 8 435 445 335 560 915 M20x42
250M 2 406 203 349 168 60 140 18 53 250 24 500 450 550 19 5 8 490 485 370 615 985 M20x42
4 6 8 406 203 349 168 65 140 18 58 250 24 500 450 550 19 5 8 490 485 370 615 985 M20x42
280S 2 457 228.5 368 190 65 140 18 58 280 24 500 450 550 19 5 8 550 547 410 680 1045 M20X42
4 6 8 457 228.5 368 190 75 140 20 67.5 280 24 500 450 550 19 5 8 550 547 410 680 1045 M20X42
280M 2 457 228.5 419 190 65 140 18 58 280 24 500 450 550 19 5 8 550 547 410 680 1095 M20X42
4 6 8 457 228.5 419 190 75 140 20 67.5 280 24 500 450 550 19 5 8 550 547 410 680 1095 M20X42
315S 2 508 254 406 216 65 140 18 58 315 28 600 550 660 24 6 8 635 620 530 845 1185 M20x42
4 6 8 10 508 254 406 216 80 170 22 71 315 28 600 550 660 24 6 8 635 620 530 845 1220 M20x42
315M 2 508 254 457 216 65 140 18 58 315 28 600 550 660 24 6 8 635 620 530 845 1290 M20X42
4 6 8 10 508 254 457 216 80 170 22 71 315 28 600 550 660 24 6 8 635 620 530 845 1325 M20X42
315L 2 508 254 508 216 65 140 18 58 315 28 600 550 660 24 6 8 635 620 530 845 1290 M20X42
4 6 8 10 508 254 508 216 80 170 22 71 315 28 600 550 660 24 6 8 635 620 530 845 1325 M20X42
355M 2 610 305 560 254 75 140 20 67.5 355 28 740 680 800 24 6 8 730 698 655 1010 1500 M20X42
4 6 8 10 610 305 560 254 95 170 25 86 355 28 740 680 800 24 6 8 730 698 655 1010 1530 M20x42
355L 2 610 305 630 254 75 140 20 67.5 355 28 740 680 800 24 6 8 730 698 655 1010 1500 M20x42
4 6 8 10 610 305 630 254 95 170 25 86 355 28 740 680 800 24 6 8 730 698 655 1010 1530 M20x42
