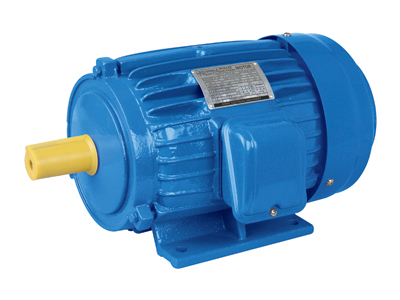

AEEF IEC标准系列三相异步电动机

  • AEEF IEC标准系列三相异步电动机
AEEF 系列三相全封闭风冷鼠笼式电机， IP54， B 级绝缘。（其它类型电压、频率及F级绝缘，均可按要求生产）。
使用条件：
环境温度： -15℃≤θ≤40℃
海拔：不超过1000m
额定电压：± 5%
功 率 满载转速
RPM 		机座号 满载转速 转 矩 最大转矩 %FLT 转子惯量
Kg-M2
HP KW 转 矩
Kg 		效 率
% 		功率因素
% 		电 流
(A) 		起动转矩
%F 		电 流
(A)
1/4 0.185
(0.2) 		2740 63 0.07 56 76.5 0.66 400 3.5 300 0.002
1345 63 0.13 60.5 69.5 0.67 270 3.5 250 0.003
910 71 0.2 60 60 0.79 200 3.5 250 0.006
1/2 0.37
0.4 		2785 71 0.13 75 85 0.89 320 7 280 0.0025
1370 71 0.26 65.5 70 1.24 200 7 230 0.005
925 80 0.39 63 67 1.34 200 7 230 0.009
1 0.75 2800 80 0.26 76.5 87 1.7 220 11 280 0.005
1400 80 0.52 72 74 2.13 230 11 280 0.009
930 90L 0.78 71 70 2.28 190 11 230 0.018
2 1.5 2820 90L 0.51 80 88 3.22 250 23 280 0.011
1400 90L 1.04 75.5 78.5 3.82 220 23 280 0.018
935 100L 1.55 75.5 71.5 4.2 180 23 220 0.033
3 2.2 2850 90L 0.76 83.5 88.5 4.6 250 39 280 0.015
1430 100L 1.52 80 82 5.18 210 39 260 0.033
950 112M 2.29 78 76 5.73 180 39 230 0.06
5 3.7 2875 112M 1.26 85.5 90 7.36 240 63 280 0.039
1440 112M 2.52 84.5 83.5 8.03 220 63 260 0.06
960 132S 3.78 80.5 75.5 9.32 180 63 230 0.154
7.5 5.5 2900 132S 1.88 86.5 88.5 11.1 210 93 260 0.066
1450 132S 3.75 86 82.5 12 220 93 250 0.106
960 132M 5.67 84.5 77.5 13 200 93 230 0.222
10 7.5 2900 132S 2.5 88.5 88.5 14.5 200 116 210 0.078
1450 132M 5 87.5 85.5 15.2 220 116 250 0.146
970 160M 7.48 85.5 80 16.6 210 116 230 0.408
15 11 2930 160M 3.72 88.5 90 21.3 200 168 240 0.164
1460 160M 7.46 89.5 88 21.6 220 168 250 0.322
970 160L 11.2 88.5 84 22.9 210 168 230 0.599
20 15 2930 160M 4.95 90 91 27.7 200 209 240 0.191
1460 160L 9.94 90.5 88.5 28.3 220 109 240 0.389
970 180M 15 89 82.5 30.9 200 209 210 1.007
25 18.5 2915 160L 6.23 90 89.5 35.2 200 268 230 0.247
1460 180M 12.4 91 86.5 36 210 268 240 0.624
970 180L 18.7 90 82.5 38.2 200 268 210 1.17
30 22 2950 180M 7.38 91.5 90 41.3 200 319 230 0.315
1455 180M 15 90.5 85 43.9 210 319 240 0.671
970 180L 22.4 89.5 82 46.3 200 319 210 1.365
40 30 2935 180L 9.89 92 91 54.2 180 398 210 0.373
1455 180L 20 91 85 58.6 180 398 220 0.829
970 200L 29.9 91 83 60 190 398 200 1.952
50 37 2950 200L 12.3 91.5 87.5 70.8 150 463 210 0.543
1460 200L 24.9 91.5 86 72 190 463 210 1.293
970 200L 37.4 90 80 78.7 190 463 200 2.292
60 45 2950 200L 14.8 92.5 87 84.5 140 582 200 0.659
1460 200L 29.8 92 88.5 83.5 190 582 200 1.681
980 225S 44.4 91 80 93.4 170 582 200 3.201
75 55 2950 225S 18.5 92.5 90.5 102 140 725 210 1.234
1470 225S 37 92.5 85 108 180 725 200 1.947

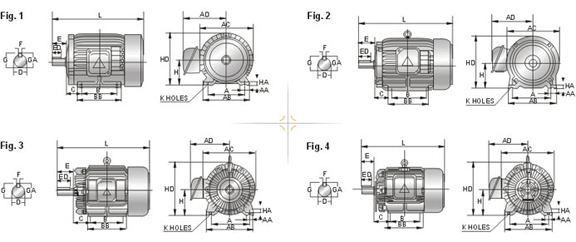

功率(HP) 机座号 Fig. No. A AA AB AC AD B BB C D E ED F G GA H HA HD K L
2P 4P 6P
0.25 0.25 - 63 1 100 28 120 144 134 80 100 40 11 23 10 4 8.5 13 63 8 135 7 209
0.5 0.5 0.25 71 112 36 140 160 142 90 115 45 14 30 14 5 11 16 71 8 151 7 239
1 1 0.5 80 125 36 155 175 163 100 130 50 19 40 25 6 16 22 80 9 168 10 272
2 3 2 1 90L 140 36 170 194 173 125 150 56 24 50 32 8 20 27 90 10 187 10 322
- 3 2 100L 2 160 45 195 210 187 140 175 63 28 60 40 8 24 31 100 13 243 12 363
5 5 3 112M 190 45 224 230 205 140 175 70 28 60 40 8 24 31 112 14 265 12 382
7.5 10 7.5 5 132S 216 45 250 266 223 140 175 89 38 80 56 10 33 41 132 16 310 12 446
- 10 7.5 132M 216 45 250 266 223 178 212 89 38 80 56 10 33 41 132 16 310 12 484
15 20 15 10 160M 3 254 50 300 324 265 210 250 108 42 110 80 12 37 45 160 18 377 15 604
25 20 15 160L 254 50 300 324 265 254 300 108 42 110 80 12 37 45 160 18 377 15 648
30 - - 180M 4 279 75 355 360 301 241 297 121 48 110 80 14 43 52 180 20 421 15 687
- 25 30 20 180M 3 279 75 355 360 301 241 297 121 48 110 80 14 43 52 180 20 421 15 687
40 - - 180L 4 279 75 355 360 301 279 335 121 55 110 80 16 49 59 180 20 421 15 725
- 40 25 30 180L 279 75 355 360 301 279 335 121 55 110 80 16 49 59 180 20 421 15 725
50 60 - - 200L 318 80 400 400 334 305 365 133 55 110 80 16 49 59 200 25 469 19 798
- 50 60 40 50 200L 318 80 400 400 334 305 365 133 60 140 110 18 53 64 200 25 469 19 798
75 - - 225S 356 90 450 458 382 286 375 149 55 110 80 16 49 59 225 30 524 19 806
- 75 60 225S 356 90 450 458 382 286 375 149 65 140 110 18 58 69 225 30 524 19 806
功率(HP) 机座号 Fig. No. AC AD L M N P S T Shaft Extension
2P 4P 6P D E ED F G GA
0.25 0.25 - 63 1 144 134 238 130 110 160 10 3.5 11 23 10 4 8.5 13
0.5 0.5 0.25 71 160 142 266 130 110 160 10 3.5 14 30 14 5 11 16
1 1 0.5 80 2 175 163 272 165 130 200 12 3.5 19 40 25 6 16 22
2 3 2 1 90L 1 194 173 361 165 130 200 12 3.5 24 50 32 8 20 27
- 3 2 100L 2 210 187 363 215 180 250 15 4 28 60 40 8 24 31
5 5 3 112M 3 230 205 422 215 180 250 15 4 28 60 40 8 24 31
7.5 10 7.5 5 132S 2 266 223 446 265 230 300 15 4 38 80 56 10 33 41
- 10 7.5 132M 4 266 223 484 265 230 300 15 4 38 80 56 10 33 41
15 20 15 10 160M 324 265 604 300 250 350 19 5 42 110 80 12 37 45
25 20 15 160L 324 265 648 300 250 350 19 5 42 110 80 12 37 45
30 - - 180M 360 301 687 350 300 400 19 5 48 110 80 14 43 52
- 25 30 20 180M 360 301 687 350 300 400 19 5 48 110 80 14 43 52
40 - - 180L 5 360 301 725 350 300 400 19 5 55 110 80 16 49 59
- 40 25 30 180L 360 301 725 350 300 400 19 5 55 110 80 16 49 59
50 60 - - 200L 6 400 334 798 400 350 450 19 5 55 110 80 16 49 59
- 50 60 40 50 200L 400 334 798 400 350 450 19 5 60 140 110 18 53 64
75 - - 225S 458 382 806 500 450 550 19 5 55 110 80 16 49 59
- 75 60 225S 458 382 836 500 450 550 19 5 65 140 110 18 58 69
