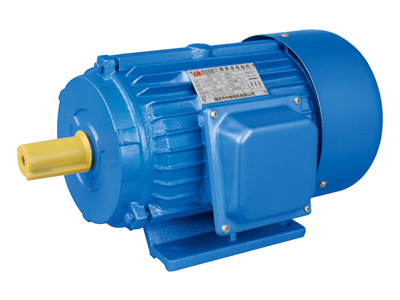

Y 系列三相异步电动机

  • Y 系列三相异步电动机

Y系列电动机是全封闭自扇冷式鼠笼型三相异步电动机，是全国统一设计的基本系列，它同时是符合JB/T9616-1999和IEC34-1标准的有关规定，具有国际互换的特点。

Y系列电动机具有高效，节能，起动转矩大，噪音低，震动小，可靠性高，使用维护方便等特点。

Y系列电动机广泛应用于不含易燃，易爆或腐蚀性气体的一般场合和特殊的机械设备上，如金属削机床，泵，风机，运输机械，搅拌机，农业机械和食品机械等。

使用条件：


环境温度: -15℃≤θ≤40℃
额定电压: 380V 或 可选 220-760V之间任何电压值
额定频率: 50Hz, 60Hz
防护等级: lP44.  IP54.  lP55
绝缘等级: B. F. H
海拔: 不超过 1000m
冷却方式: lCO141
工作制: S1
连接方式: 3kw及以下Y接发, 4KW及以上△接法

型 号 功 率 电 流
（A） 		转 速
（r/min） 		效 率
（%） 		功率因素 效 率
（%） 		功率因素 堵转转矩
额定转矩 		堵转电流
额定电流 		最大转矩
额定转矩
kW HP
380V 50Hz SynchronousSpeed 3000r/min（2 Poles）
Y-801-2 0.75 1 1.81 2830 75.0 0.84 73.8 0.79 2.2 6.5 2.3
Y-802-2 1.1 1.5 2.52 2830 77.0 0.86 76.5 0.81 2.2 7.0 2.3
Y-90S-2 1.5 2 3.44 2840 78.0 0.85 77.5 0.8 2.2 7.0 2.3
Y-90L-2 2.2 3 4.83 2840 80.5 0.86 79.7 0.82 2.2 7.0 2.3
Y-100L-2 3.0 4 6.39 2870 82.0 0.87 81.3 0.83 2.2 7.0 2.3
Y-112M-2 4.0 5.5 8.17 2890 85.5 0.87 84.8 0.83 2.2 7.0 2.3
Y-132S1-2 5.5 7.5 11.1 2900 85.5 0.88 84.9 0.86 2.0 7.0 2.3
Y-132S2-2 7.5 10 15.0 2900 86.2 0.88 85.5 0.86 2.0 7.0 2.3
Y-160M1-2 11 15 21.8 2930 87.2 0.88 86.5 0.86 2.0 7.0 2.3
Y-160M2-2 15 20 29.4 2930 88.2 0.88 87.6 0.85 2.0 7.0 2.3
Y-160L-2 18.5 25 35.5 2930 89.0 0.89 88.5 0.86 2.0 7.0 2.2
Y-180M-2 22 30 42.2 2940 89.0 0.89 88.1 0.87 2.0 7.0 2.2
Y-200L1-2 30 40 56.9 2950 90.0 0.89 88.7 0.86 2.0 7.0 2.2
Y-200L2-2 37 50 69.8 2950 90.5 0.89 89.7 0.86 2.0 7.0 2.2
Y-225M-2 45 60 83.9 2970 91.7 0.89 90.7 0.87 2.0 7.0 2.2
Y-250M-2 55 75 103 2970 91.5 0.89 90.6 0.86 2.0 7.0 2.2
Y-280S-2 75 100 139 2970 92.0 0.89 91.0 0.86 2.0 7.0 2.2
Y-280M-2 90 125 166 2970 92.5 0.89 91.4 0.86 2.0 7.0 2.2
Y-315S-2 110 150 203 2980 92.5 0.89 91.4 0.86 1.8 6.8 2.2
Y-315M-2 132 180 242 2980 93.0 0.89 91.8 0.87 1.8 6.8 2.2
Y-315L1-2 160 220 292 2980 93.5 0.89 91.9 0.87 1.8 6.8 2.2
Y-315L2-2 200 270 365 2980 93.5 0.89 92.3 0.87 1.8 6.8 2.2
Y-355M-2 250 340 444 2980 94.5 0.90 93.3 0.88 1.6 7.0 2.2
Y-355L-2 315 430 556 2950 95.0 0.90 93.9 0.88 1.6 7.1 2.2
380V 50Hz SynchronousSpeed 1500r/min（4 Poles）
Y-801-4 0.55 0.75 1.51 1390 73.0 0.76 71.5 0.66 2.4 6 2.3
Y-802-4 0.75 1 2.01 1390 74.5 0.76 73 0.67 2.3 6 2.3
Y-90S-4 1.1 1.5 2.75 1400 78.0 0.78 77 0.71 2.3 6.5 2.3
Y-90L-4 1.5 2 3.65 1400 79.0 0.79 77.5 0.72 2.3 6.5 2.3
Y-100L1-4 2.2 3 5.03 1430 81.0 0.82 80.3 0.74 2.2 7 2.3
Y-100L2-4 3.0 4 6.82 1430 82.5 0.81 81.6 0.75 2.2 7 2.3
Y-112M-4 4.0 5.5 8.77 1440 84.5 0.82 83.3 0.76 2.2 7 2.3
Y-132S-4 5.5 7.5 11.69 1440 85.5 0.84 84.2 0.78 2.2 7 2.3
Y-132M-4 7.5 10 15.4 1440 87.0 0.85 86.1 0.8 2.2 7 2.3
Y-160M-4 11 15 22.6 1460 88.0 0.84 87.4 0.79 2.2 7 2.3
Y-160L-4 15 20 30.3 1460 88.5 0.85 87.8 0.8 2.2 7 2.3
Y-180M-4 18.5 25 35.9 1470 91.0 0.86 89.9 0.81 2.2 7 2.2
Y-180L-4 22 30 42.5 1470 91.5 0.86 90.7 0.81 2 7 2.2
Y-200L-4 30 40 56.8 1470 92.2 0.87 91.3 0.82 2 7 2.2
Y-225S-4 37 50 70.4 1480 91.8 0.87 91.1 0.84 1.9 7 2.2
Y-225M-4 45 60 85.2 1480 92.3 0.88 91.6 0.85 1.9 7 2.2
Y-250M-4 55 75 103 1480 92.6 0.88 91.5 0.84 2 7 2.2
Y-280S-4 75 100 140 1480 92.7 0.89 91.7 0.84 1.9 7 2.2
Y-280M-4 90 125 164 1480 93.5 0.89 92.4 0.85 1.9 7 2.2
Y-315S-4 110 150 201 1480 93.5 0.89 92.5 0.86 1.8 6.8 2.2
Y-315M-4 132 180 240 1490 94.0 0.89 92.8 0.86 1.8 6.8 2.2
Y-315L1-4 160 220 289 1490 94.5 0.89 93.2 0.86 1.8 6.8 2.2
Y-315L2-4 200 270 361 1490 94.5 0.89 93.2 0.86 1.8 6.8 2.2
Y-355M-4 250 340 459 1485 94.7 0.87 93.6 0.87 1.6 6.8 2.2
Y-355L-4 315 430 576 1485 95.2 0.87 94.1 0.87 1.6 6.9 2.2
380V 50Hz SynchronousSpeed 1000r/min（6 Poles）
Y-801-6 0.37 0.5 1.2 900 70.5 0.68 68 0.59 2.0 5.5 2.2
Y-802-6 0.55 0.75 1.45 900 71.5 0.68 68 0.59 2.0 5.5 2.2
Y-90S-6 0.75 1 2.25 910 72.5 0.70 70.5 0.61 2.0 5.5 2.2
Y-90L-6 1.1 1.5 3.16 910 73.5 0.72 72 0.61 2.0 5.5 2.2
Y-100L-6 1.5 2 3.97 940 77.5 0.74 76.3 0.66 2.0 6.0 2.2
Y-112M-6 2.2 3 5.61 940 80.5 0.74 79.2 0.66 2.0 6.0 2.2
Y-132S-6 3.0 4 7.23 960 73.0 0.76 82 0.69 2.0 6.5 2.2
Y-132M1-6 4.0 5.5 9.4 960 84.0 0.77 73.1 0.7 2.0 6.5 2.2
Y-132M2-6 5.5 7.5 12.6 960 85.3 0.78 84.4 0.72 2.0 6.5 2.2
Y-160M-6 7.5 10 17 970 86.0 0.78 85.2 0.72 2.0 6.5 2.0
Y-160L-6 11 15 24.6 970 87.0 0.78 86.6 0.72 2.0 6.5 2.0
Y-180L-6 15 20 31.4 970 89.5 0.81 88.5 0.75 1.8 6.5 2.0
Y-200L1-6 18.5 25 37.7 970 89.8 0.83 88.7 0.77 1.8 6.5 2.0
Y-200L2-6 22 30 44.6 970 90.2 0.83 89.3 0.75 1.8 6.5 2.0
Y-225M-6 30 40 59.5 980 90.2 0.85 89.6 0.8 1.7 6.5 2.0
Y-250M-6 37 50 72 980 90.8 0.86 90.4 0.81 1.8 6.5 2.0
Y-280S-6 45 60 85.4 980 92.0 0.87 91.2 0.82 1.8 6.5 2.0
Y-280M-6 55 75 104 980 92.0 0.87 91.5 0.81 1.8 6.5 2.0
Y-315S-6 75 100 141 990 92.8 0.87 92.3 0.82 1.6 6.5 2.0
Y-315M-6 90 125 169 990 93.2 0.87 92.8 0.83 1.6 6.5 2.0
Y-315L1-6 110 150 206 990 93.5 0.87 92.9 0.83 1.6 6.5 2.0
Y-315L2-6 132 180 246 990 93.8 0.87 93.1 0.83 1.6 6.5 2.0
Y-355M1-6 160 220 300 990 94.1 0.86 93.4 0.84 1.9 6.7 2.0
Y-355M2-6 200 270 374 990 94.3 0.86 93.6 0.84 1.9 6.7 2.0
Y-355L-6 250 340 465 990 94.7 0.86 94 0.84 1.9 6.7 2.0
380V 50Hz SynchronousSpeed 750r/min（8 Poles）
Y-132S-8 2.2 3 5.85 710 80.5 0.71 79.7 0.62 2.0 5.5 2.0
Y-132M-8 3.0 4 7.72 710 82.0 0.72 81.2 0.64 2.0 5.5 2.0
Y-160M1-8 4.0 5.5 9.91 720 84.0 0.73 83.6 0.64 2.0 6.0 2.0
Y-160M2-8 5.5 7.5 13.3 720 85.0 0.74 84.4 0.66 2.0 6.0 2.0
Y-160L-8 7.5 10 17.7 720 86.0 0.75 85.1 0.68 2.0 5.5 2.0
Y-180L-8 11 15 24.8 730 87.5 0.77 86.9 0.7 1.7 6.0 2.0
Y-200L-8 45 20 34.1 730 88.0 0.76 87.3 0.71 1.8 6.0 2.0
Y-225S-8 18.5 25 41.3 730 89.5 0.76 88.5 0.7 1.7 6.0 2.0
Y-225M-8 22 30 47.6 730 90.0 0.78 88.8 0.71 1.8 6.0 2.0
Y-250M-8 30 40 63.0 740 90.5 0.80 90.0 0.72 1.8 6.0 2.0
Y-280S-8 37 50 78.2 740 91.0 0.79 90.2 0.72 1.8 6.0 2.0
Y-280M-8 45 60 93.2 740 91.7 0.80 91.1 0.74 1.8 6.0 2.0
Y-315S-8 55 75 114 740 92.0 0.80 91.5 0.74 1.6 6.5 2.0
Y-315M-8 75 100 152 740 92.5 0.81 92.0 0.76 1.6 6.5 2.0
Y-315L1-8 90 125 179 740 93.0 0.82 92.6 0.77 1.6 6.5 2.0
Y-315L2-8 110 150 218 740 93.3 0.82 92.8 0.78 1.6 6.3 2.0
Y-355M1-8 132 180 260 740 93.8 0.81 93.3 0.79 1.9 6.3 2.0
Y-355M2-8 160 220 314 740 94.0 0.81 93.5 0.79 1.9 6.3 2.0
Y-355L-8 200 270 392 740 94.3 0.81 93.8 0.79 1.9 6.3 2.0

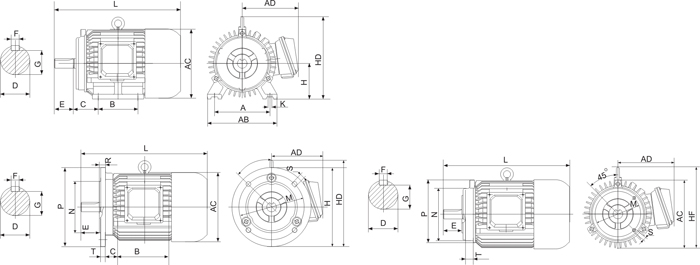

机座号 Poles 安装尺寸 (mm) 外型尺寸(mm)
A B C D E F G H K M N P R S T AB AC AD HD L
Y80 2、4、6 125 100 50 19 40 6 15.5 80 10 165 130 200 0 12 3.5 165 175 150 175 290
Y80S 2、4、6 140 100 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 315
Y90L 2、4、6 140 125 56 24 50 8 20 90 10 165 130 200 0 12 3.5 180 195 160 195 340
Y100L 2、4、6 160 140 70 28 60 8 24 100 12 215 180 250 0 15 4.0 205 215 180 245 380
Y112M 2、4、6 190 140 70 28 60 8 24 112 12 215 180 250 0 15 4.0 245 240 190 265 400
Y132S 4、6、8、10 216 140 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 475
Y132M 4、6、8、10 216 178 89 38 80 10 33 132 12 265 230 300 0 15 4.0 280 275 210 315 515
Y160M 4、6、8、10 254 210 108 42 110 12 37 160 15 300 250 350 0 19 5.0 325 325 255 385 600
Y160L 4、6、8、10 254 254 108 42 110 12 37 160 15 300 250 350 0 19 5.0 325 325 255 385 645
Y180M 4、6、8、10 279 241 121 48 110 14 42.2 180 15 300 250 350 0 19 5.0 355 360 285 430 670
Y180L 4、6、8、10 279 279 121 48 110 14 42.5 180 15 300 250 350 0 19 5.0 355 360 285 430 710
Y200L 4、6、8、10 318 305 133 55 110 16 49 200 19 350 300 400 0 19 5.0 395 400 310 475 775
Y225S 4、8 356 286 149 60 140 18 53 225 19 400 350 450 0 19 5.0 435 470 345 520 820
Y225M 2 356 311 149 55 110 16 49 225 19 400 350 450 0 19 5.0 435 470 345 520 815
4、6、8 356 311 149 60 140 18 53 225 19 400 350 450 0 19 5.0 435 470 345 520 845
Y225M 2 406 349 168 60 140 18 53 250 24 500 450 550 0 19 5.0 490 515 385 575 930
4、6、8 406 349 168 65 140 18 58 250 24 500 450 550 0 19 5.0 490 515 385 575 930
Y280S 2 457 368 190 65 140 18 58 280 24 500 450 550 0 19 5.0 550 585 410 640 1000
4、6、8 457 368 190 75 140 20 67.5 280 24 500 450 550 0 19 5.0 550 585 410 640 1000
Y280M 2 457 419 190 65 140 18 58 280 24 500 450 550 0 19 5.0 550 585 410 640 1050
4、6、8 457 419 190 75 140 20 67.5 280 24 500 450 550 0 19 5.0 550 585 410 640 1050
Y315S 2 508 406 216 65 140 18 58 315 28 600 550 660 0 24 6.0 744 645 576 865 1240
4、6、8、10 508 406 216 80 170 22 71 315 28 600 550 660 0 24 6.0 744 645 576 865 1270
Y315M 2 508 457 216 65 140 18 58 315 28 600 550 660 0 24 6.0 744 645 576 865 1310
4、6、8、10 508 457 216 80 170 22 71 315 28 600 550 660 0 24 6.0 744 645 576 865 1340
Y315L 2 508 508 216 65 140 18 58 315 28 600 550 660 0 24 6.0 744 645 576 865 1310
4、6、8、10 508 508 216 80 170 22 71 315 28 600 550 660 0 24 6.0 744 645 576 865 1340
Y355M 2 610 560 254 75 140 20 67.5 355 28 740 680 800 0 24 6.0 740 750 680 1035 1540
4、6、8、10 610 560 254 95 170 25 86 355 28 740 680 800 0 24 6.0 740 750 6 80 1035 1570
Y355L 2 610 630 254 75 140 20 67.5 355 28 740 680 800 0 24 6.0 740 750 680 1035 1540
4、6、8、10 610 630 254 95 170 25 86 355 28 740 680 800 0 24 6.0 740 750 680 1035 1570
