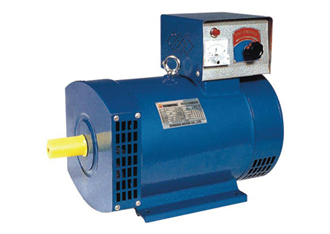

STC 系列三相交流同步发电机

此系列发电机主要用于城镇、乡村、工地、山区及牧场等的照明及动力的三相交流电源,也可作为应急的备用电源。发电机为防滴转场式,采用三次谐波励磁方式,使用安全可靠,维护简单方便。发电机为三相四线制,采用带有中性的星形接法,额定电压为400V,相电压为230V,频率为50HZ,功率因素0.8(滞后),根据客户要求,我们也可提供60HZ及其电压的发电机。发电机与原动机可直接联接或用三角皮带联接,正反转额定连续运行,当原动机转速变化为3%时,负载从0-100%,COS在1.0-0.8范围内任意变化时,其额定电压均在允许的范围内,恒压性能优良,瞬态性能好;同时,无需任何起动装置℃就能直接起动70%容量的笼型异步发电机。
使用条件：
在下列条件下发电机能正常运转且输出额定功率。
海拔：不超过 1000m
冷却温度：258~313K(-15oC~40oC) 相对湿度：不超过 90%

型号	功率		电压(V)	电流(A)	功率因数 (cos)	转速 (r.p.m)	极数
型号	KVA	kW	电压(V)	电流(A)	功率因数 (cos)	转速 (r.p.m)	极数
STC-3	3.8	3	400	5.4	0.8	1500	4
STC-5	6.3	5	400	9	0.8	1500	4
STC-7.5	9.4	7.5	400	13.5	0.8	1500	4
STC-8	10	8	400	14.4	0.8	1500	4
STC-10	12.5	10	400	18.1	0.8	1500	4
STC-12	15	12	400	21.7	0.8	1500	4
STC-15	18.8	15	400	27.1	0.8	1500	4
STC-20	25	20	400	36.1	0.8	1500	4
STC-24	30	24	400	43.3	0.8	1500	4
STC-30	37.5	30	400	54.1	0.8	1500	4
STC-40	50	40	400	72.2	0.8	1500	4
STC-50	62.5	50	400	90.2	0.8	1500	4

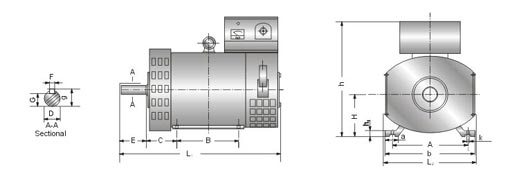

型号	功率		安装尺寸									外形尺寸
型号	KVA	KW	A	B	C	D	E	F	G	H	K	a	b	h1	h	L1	L2	g
STC-3	3.8	3	216	178	89	Φ32	80	10	26.8	132	13	34	250	18	400	480	270	34.8
STC-5	6.3	5	254	254	108	Φ38	80	12	32.8	160	16	50	310	25	450	580	325	40.8
STC-7.5	9.4	7.5	254	254	108	Φ38	80	12	32.8	160	16	50	310	25	450	580	325	40.8
STC-10	12.5	10	279	203	121	Φ42	110	12	36.8	180	16	60	339	25	490	610	365	44.8
STC-12	15	12	279	203	121	Φ42	110	12	36.8	180	16	60	339	25	490	610	365	44.8
STC-15	18.8	15	318	228	133	Φ48	110	14	42.2	200	20	60	378	30	500	660	400	51.2
STC-20	25	20	318	228	133	Φ48	110	14	42.2	200	20	60	378	30	500	660	400	51.2
STC-24	30	24	318	228	133	Φ48	110	14	42.2	200	20	60	378	30	500	660	400	51.2
STC-30	37.5	30	356	286	149	Φ60	140	18	53	225	20	65	421	32	650	770	452	64
STC-40	50	40	356	286	149	Φ60	140	18	53	225	20	65	421	32	650	770	452	64
STC-50	62.5	50	356	311	149	Φ60	140	18	53	225	20	65	421	32	650	810	452	64
