ML 系列

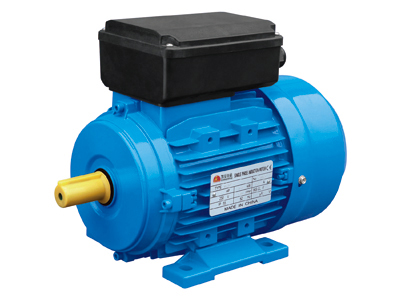

ML 系列单相双值电容铝壳电动机

ML 系列单相双值电容铝壳电动机采用采用了国际上最新设计由高质量材料按IEC相关标准研制而成,具有性能良好,操作可靠、安全,外表美观,维修方便,噪声小,微振动,重量轻,结构简单等一系列优点.
ML系列电动机适用于空压机,水泵,制冷器,医疗仪器、设备和其它小型机器。
使用条件：
环境温度： -15℃≤θ≤40℃
海拔：不超过1000m
额定电压：± 5%

型号	功率 (KW)	电压 (V)	电流 (A)	转速 (r/min)	效率 (%)	功率因素	堵转转矩额定转矩	最大转矩额定转矩	起动电流(A)
ML711-2	0.37	220	2.73	2800	67	0.92	2.3	1.8	16
ML712-2	0.55	220	3.88	2800	70	0.92	2.5	1.8	21
ML801-2	0.75	220	5.15	2800	72	0.92	2.5	1.8	30
ML802-2	1.10	220	7.02	2800	75	0.95	2.5	1.8	40
ML90S-2	1.50	220	9.44	2800	76	0.95	2.5	1.8	55
ML90L-2	2.20	220	13.67	2800	77	0.95	2.5	1.8	80
ML100L-2	3.00	220	18.2	2800	79	0.95	2.5	1.8	110
ML711-4	0.25	220	1.99	1400	62	0.92	2.5	1.8	12
ML712-4	0.37	220	2.81	1400	65	0.92	2.5	1.8	16
ML801-4	0.55	220	4.0	1400	68	0.92	2.5	1.8	21
ML802-4	0.75	220	5.22	1400	71	0.92	2.5	1.8	30
ML90S-4	1.10	220	7.2	1400	73	0.95	2.5	1.8	40
ML90L-4	1.50	220	9.57	1400	75	0.95	2.5	1.8	55
ML100L1-4	2.20	220	13.9	1400	76	0.95	2.5	1.8	80
ML100L2-4	3.00	220	18.6	1400	77	0.95	2.5	1.8	110

Overall & Installation Dimensions

机座号	安装尺寸																					外型尺寸(mm)
										IMB14						IMB5						外型尺寸(mm)
	A	B	C	D	E	F	G	H	K	M	N	P	R	S	T	M	N	P	R	S	T	AB	AC	AD	HD	L
71	112	90	45	14	30	5	11	71	7	85	70	105	0	M6	2.5	130	110	160	0	10	3.5	145	145	125	205	255
80	125	100	50	19	40	6	15.5	80	10	100	80	120	0	M6	3.0	165	130	200	0	12	3.5	160	160	135	235	295
90S	140	100	56	24	50	8	20	90	10	115	95	140	0	M8	3.0	165	130	200	0	12	3.5	180	180	145	265	335
90L	140	125	56	24	50	8	20	90	10	115	95	140	0	M8	3.0	165	130	200	0	12	3.5	180	180	145	265	360
100L	16	140	63	28	60	8	24	100	12	-	-	-	-	-	-	215	180	250	0	15	4.0	205	205	170	280	380
